Weighing Bench

• • 什么是称量室？
  • 称量室的核心功能
  • 负压称量室的使用原理
  • 称量室的主要组成
  • 称量室的选型要点
  • 称量室使用与维护注意事项
  • 称量室的常规尺寸



  1、什么是称量室？

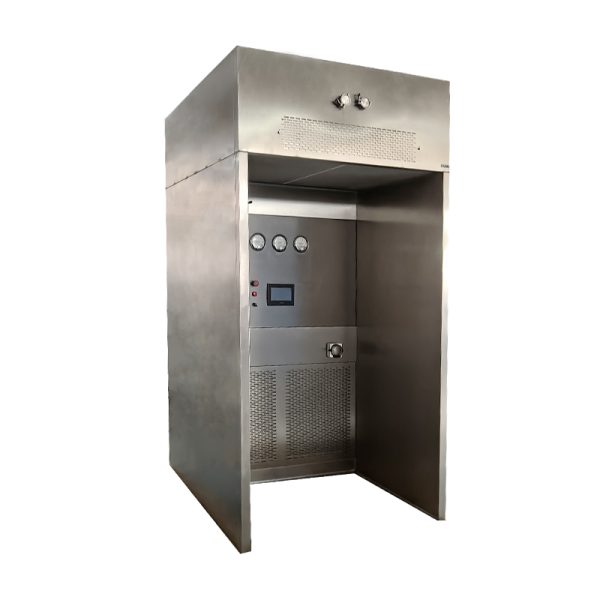

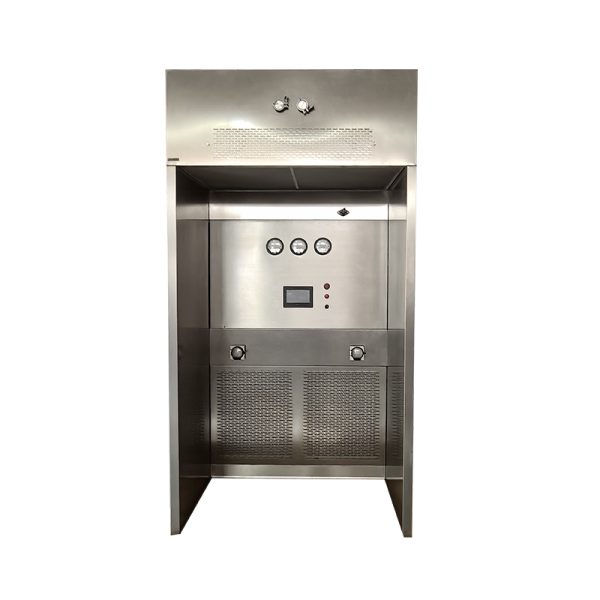

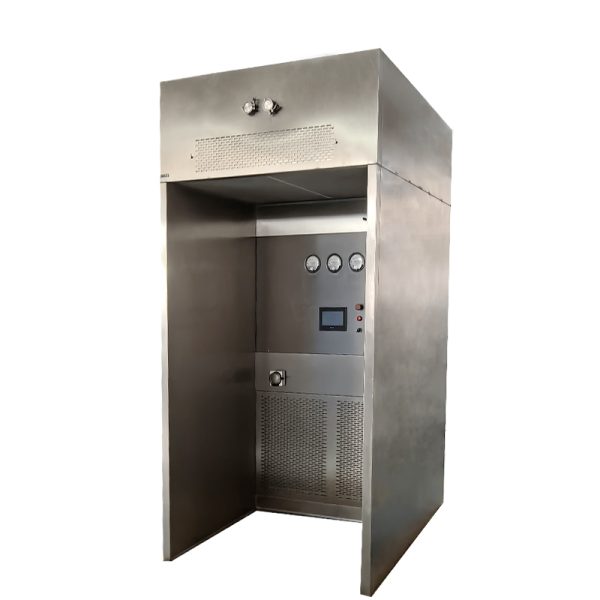

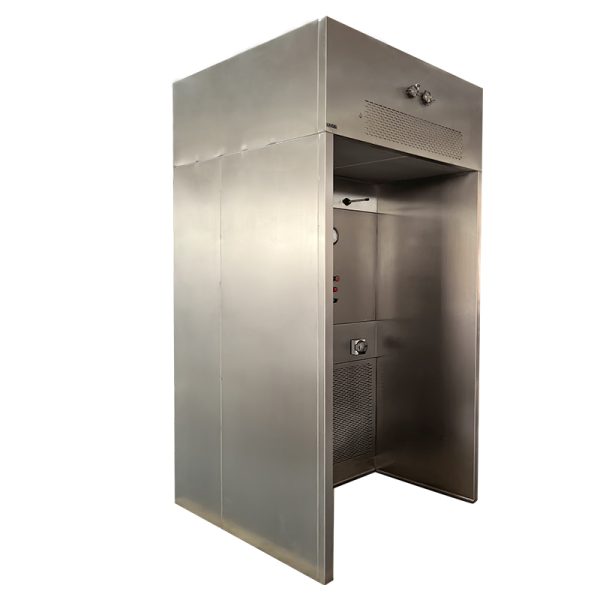

  称量室（Weighing Booth或Weighing Station）是一种局部洁净环境控制设备，主要用于高精度称量、分装或配制对粉尘、温湿度敏感的物料（如药品、化工原料、食品添加剂等）。它能有效隔离操作人员与物料，防止交叉污染​​，同时保护操作者免受有害粉尘或挥发物的危害。

  2、称量室的核心功能

  • 防污染：提供洁净空气流，防止外界粉尘、微生物污染物料。
  • 防交叉污染：避免有毒、高活性物质（如API原料药）扩散到环境中。
  • 风速控制（可选）：确保称量环境稳定，减少误差。
  • 静电防护（可选）：适用于易燃易爆粉尘（如铝粉、镁粉）。



  3、负压称量室的使用原理

  负压称量室是通过负压系统产生负压，使得称量盘上的药品等物品受到向上的力，从而能够进行高精度的称量。

  负压称量室采用垂直单向流的气流形式，进风先要通过初效过滤器及中效过滤器的预过滤，将气流中的大颗粒粉尘粒子处理掉，初步净化空气以起到保护风机和高效过滤器的作用。经过预处理后的空气再通过高效过滤器，大大增强了过滤效果。通过下沉降式低压气流均流于操作区域，产生一个洁净无菌的局部环境。在负压称量室的操作过程中，另一部分风通过顶侧的高效过滤器，使罩内略呈负压，从而避免了灰尘的泄漏造成不同药物之间的交叉污染。设备的气流自循环至所在房间，负压称重室的运行/停止不会影响房间压差。通过气流分布确认设备内的气流不会流向设备外部





  4、称量室的主要组成

  • HEPA高效过滤器（H13-H14级）：过滤≥0.3μm颗粒，净化空气。
  • 风机系统：提供稳定气流（通常0.45±0.1m/s）。
  • 工作台面：不锈钢或环氧树脂台面（易清洁、耐腐蚀）。
  • 照明系统：LED无影灯，避免称量误差。
  • 控制系统（可选）：调节风速、温湿度、压差等。
  • 排风系统（负压型）：外接废气处理装置（如活性炭过滤）。





  5、称量室的选型要点

  • 洁净等级：ISO 5级（100级）或ISO 8级（10万级）。
  • 气流方式：垂直层流（更保护物料。
  • 防爆需求：是否需要防静电、防爆电机。
  • 排风系统：负压型（有毒物质） 循环型（普通物料）。
  • 合规性：符合GMP、FDA、ISO 14644等标准。





  6、称量室使用与维护注意事项

  • 操作前：开启风机自净10-15分钟，确保环境稳定。
  • 称量时：避免快速移动，防止气流扰动。
  • 清洁：定期用酒精或无尘布擦拭，避免积尘。
  • 过滤器更换：HEPA过滤器1-2年更换（视使用频率）。
  • 压差监测（负压型）：确保排风系统正常运行。





  7、称量室的常规尺寸

  称量室的尺寸需根据物料大小、操作空间需求及行业标准设计，以下是常见规格：

  1. 标准型称量室

  ​​型号​​	​​宽（W）​​	​​深（D）​​	​​高（H）​​	​​适用场景​​
  ​​小型​​	800-1000mm	600-800mm	1900-2200mm	实验室、少量粉末称量
  ​​中型​​	1200-1500mm	800-1000mm	2000-2300mm	制药原料、化工试剂分装
  ​​大型​​	1600-2000mm	1000-1200mm	2200-2500mm	大容量物料或设备集成（如混合机）

  2. 定制化尺寸​​
  • 超宽型（≥2500mm）：用于长条形物料或多人协同操作。
  • 模块化扩展：可拼接多个称量单元，满足生产需求。
  3. 关键尺寸设计要点​​

  A.工作区高度：

  操作台面通常离地750-850mm（符合人体工学）。

  顶部预留≥400mm空间安装HEPA过滤器及风机。

  B.内部有效空间​​：

  确保操作者手臂自由活动（深度≥600mm）。

  天平或仪器放置区宽度≥400mm。

  C.门/开口设计​​：

  滑动门或平开门宽度≥500mm，方便物料进出。



  负压型需密封设计，防止气流泄漏。



  1. D.行业应用示例​​
  • 制药行业：500×1000×2200mm（带GMP认证层流系统）。
  • 实验室：1000×800×2000mm（紧凑型，集成天平支架）。
  • 化工防爆型：1800×1200×2300mm（加厚钢板，防静电接地）。
  1. E. 选型建议​​
  • 优先测量物料尺寸：确保称量室能容纳最大包装或设备。
  • 考虑洁净等级：高等级（ISO 5级）需更大静压箱空间。
  • 未来扩展性：预留接口或可拆卸面板，便于升级





4、称量室的类型和适用行业

5、称量室的主要组成

• HEPA高效过滤器（H13-H14级）：过滤≥0.3μm颗粒，净化空气。
• 风机系统：提供稳定气流（通常0.45±0.1m/s）。
• 工作台面：不锈钢或环氧树脂台面（易清洁、耐腐蚀）。
• 照明系统：LED无影灯，避免称量误差。
• 控制系统（可选）：调节风速、温湿度、压差等。
• 排风系统（负压型）：外接废气处理装置（如活性炭过滤）。

6、称量室的选型要点

• 洁净等级：ISO 5级（100级）或ISO 8级（10万级）。
• 气流方式：垂直层流（更保护物料） 水平层流（适合大物料）。
• 防爆需求：是否需要防静电、防爆电机。
• 排风系统：负压型（有毒物质） 循环型（普通物料）。
• 合规性：符合GMP、FDA、ISO 14644等标准。

7、称量室使用与维护注意事项

• 操作前：开启风机自净10-15分钟，确保环境稳定。
• 称量时：避免快速移动，防止气流扰动。
• 清洁：定期用酒精或无尘布擦拭，避免积尘。
• 过滤器更换：HEPA过滤器1-2年更换（视使用频率）。
• 压差监测（负压型）：确保排风系统正常运行。

8、称量室的常规尺寸

称量室的尺寸需根据物料大小、操作空间需求及行业标准设计，以下是常见规格：

1. 标准型称量室

2. 定制化尺寸​​

• 超宽型（≥2500mm）：用于长条形物料或多人协同操作。
• 模块化扩展：可拼接多个称量单元，满足生产需求。

3. 关键尺寸设计要点​​

A.工作区高度：

操作台面通常离地750-850mm（符合人体工学）。

顶部预留≥400mm空间安装HEPA过滤器及风机。

B.内部有效空间​​：

确保操作者手臂自由活动（深度≥600mm）。

天平或仪器放置区宽度≥400mm。

C.门/开口设计​​：

滑动门或平开门宽度≥500mm，方便物料进出。

负压型需密封设计，防止气流泄漏。

1. D.行业应用示例​​

• 制药行业：500×1000×2200mm（带GMP认证层流系统）。
• 实验室：1000×800×2000mm（紧凑型，集成天平支架）。
• 化工防爆型：1800×1200×2300mm（加厚钢板，防静电接地）。

1. E. 选型建议​​

• 优先测量物料尺寸：确保称量室能容纳最大包装或设备。
• 考虑洁净等级：高等级（ISO 5级）需更大静压箱空间。
• 未来扩展性：预留接口或可拆卸面板，便于升级
